Silniki hydrauliczne Rexroth (Bosch Rexroth).są szeroko stosowane w maszynach budowlanych, sprzęcie górniczym i produkcji przemysłowej. Niezależnie od tego, czy jesteś menedżerem floty, inżynierem ds. konserwacji czy specjalistą ds. zaopatrzenia, zrozumienie systemu części i podstaw konserwacji ma kluczowe znaczenie. W tym artykule przedstawiono praktyczne podejście do uporządkowania kluczowych informacji na temat podzespołów silników hydraulicznych firmy Rexroth.
Silniki hydrauliczne Rexrothmożna podzielić na dwie główne kategorie: silniki z tłokiem osiowym i silniki z tłokiem promieniowym. Wymienność i kompatybilność części różnią się w zależności od serii.
Silniki tłokowe osiowe (seria wspólna):

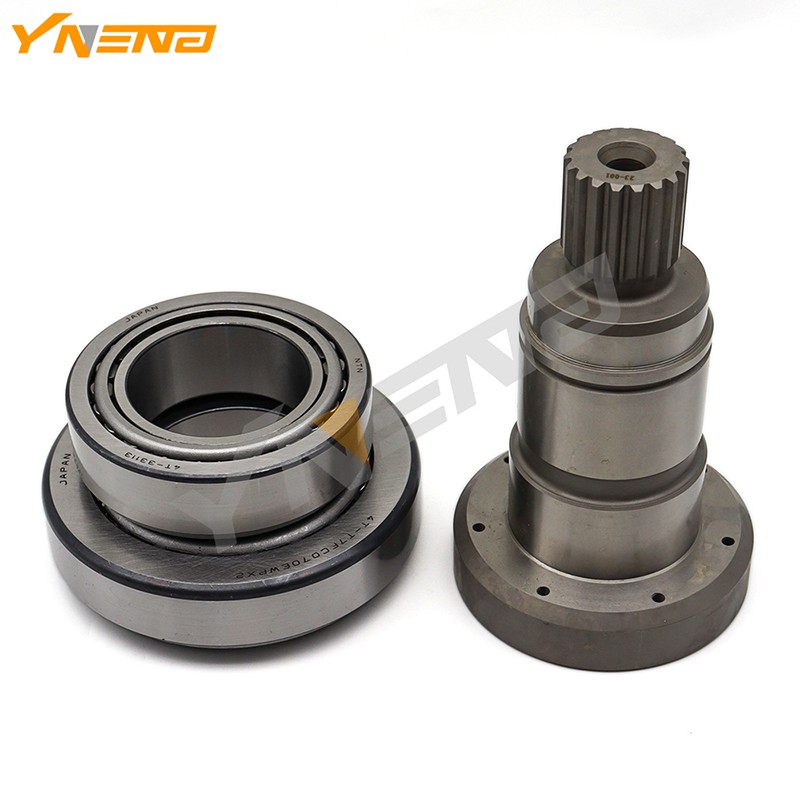

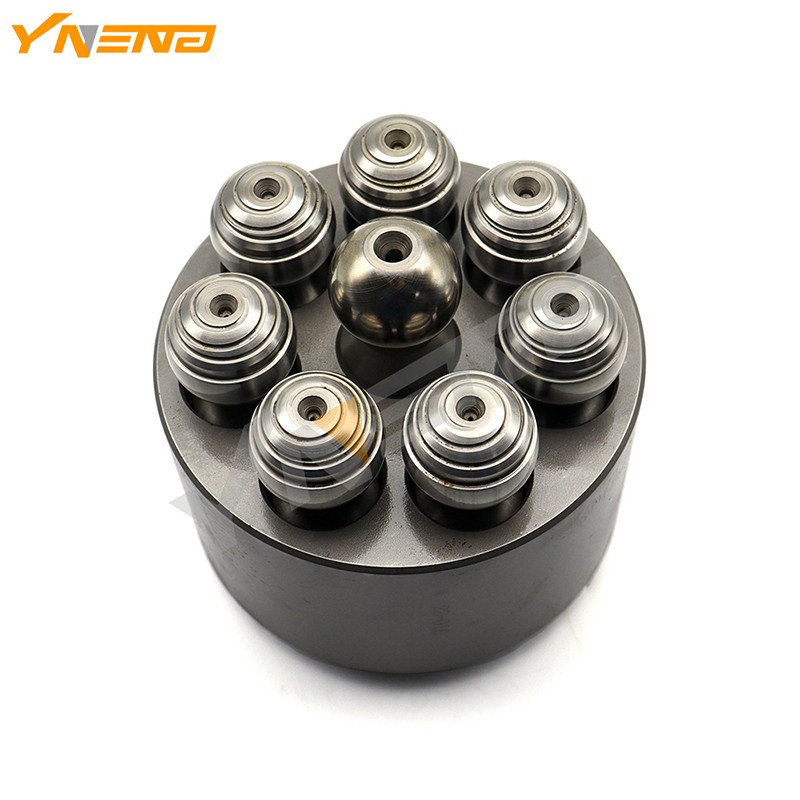

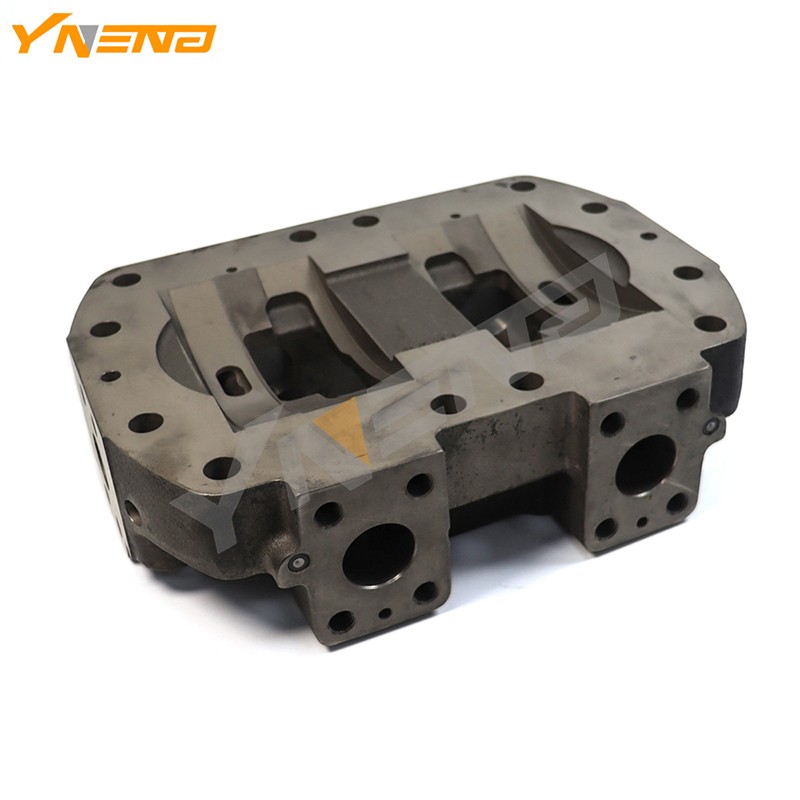

Seria A6VM to szeroko stosowany silnik o zmiennej pojemności skokowej, dostępny w 11 rozmiarach pojemności skokowej od 28 do 1000 cm3/obr. Podstawowe części tej serii obejmują: blok cylindrów, zespół tłoka/ślizgacza (7 sztuk w zestawie), płytkę zaworową, wał napędowy, płytkę ustalającą, sprężynę talerzową i sprężynę środkową, przednie i tylne pokrywy końcowe, łożyska i zestawy uszczelek.
Seria A10FM to silnik o stałej pojemności skokowej, dostępny w 9 rozmiarach pojemności skokowej od 10 do 45 cm3/obr. Jego konstrukcja części jest podobna do A6VM, ale niektóre wymiary nie są wymienne – zawsze przy składaniu zamówienia należy sprawdzić konkretny model.
Silniki tłokowe promieniowe (seria wspólna):
Seria MCR (MCR3, MCR5, MCR10 itp.) jest powszechnie stosowana w napędach jezdnych charakteryzujących się niską prędkością i wysokim momentem obrotowym. Kluczowe części obejmują stojan, wirnik, przednią/tylną pokrywę i wał napędowy, zwykle wykonane ze stali stopowej 42CrMo. Wysokiej jakości zamienniki na rynku wtórnym ze 100% wymiennością są dostępne po konkurencyjnych cenach.
Wskazówka dotycząca wyboru: zamawiając części, należy podać pełne oznaczenie typu silnika (np. A6VM107HA1/63W-VZB027A), a nie tylko nazwę serii. Kod typu zawiera krytyczne informacje na temat przemieszczenia, metody sterowania i konfiguracji montażu, które bezpośrednio wpływają na kompatybilność części.
Części OEM (producent oryginalnego wyposażenia) są dostarczane za pośrednictwem autoryzowanych kanałów Bosch Rexroth, co gwarantuje jakość i dopasowanie oraz jest objęte standardową 12-miesięczną gwarancją fabryczną.
Części zamienne różnią się znacznie jakością. Zamienniki wysokiej jakości powinny spełniać następujące kryteria:
Materiał równoważny OEM (np. bloki cylindrów wykonane ze stopów miedzi odpornych na zużycie)
Wymiary w pełni zamienne z oryginalnymi częściami
Wydajność potwierdzona testami ciśnieniowymi i wydajnościowymi
Wiele krajowych (chińskich) marek premium z rynku części zamiennych oferuje obecnie wydajność zbliżoną do poziomu OEM, przy znacznych korzyściach kosztowych.
| Część | Normalny stan | Wyzwalacz zastępczy |
|---|---|---|
| Zespół tłoka/pantofla | Luz (tłok-otwór cylindra): 0,033 mm | Wymienić, jeśli luz przekracza 0,045 mm; grubość noszonego pantofla od 7,0 mm do 6,8 mm |
| Płytka zaworu i powierzchnia cylindra | Chropowatość powierzchni Ra ≤ 0,4 | W przypadku zarysowań lub zużycia do Ra ≥ 3,2 należy ponownie przeszlifować lub wymienić |
| Płyty cierne | Grubość: 2,2 mm | Wymienić, jeśli zużyje się do 2,1 mm (w przeciwnym razie moment hamowania będzie niewystarczający) |
| Uszczelki | Wymieniać jako kompletny zestaw przy każdym demontażu silnika | Zapobiega wtórnym wyciekom |
Przy prawidłowej konserwacji silniki Rexroth mogą osiągnąć żywotność przekraczającą 25 lat w rzeczywistych zastosowaniach.
Płyn hydrauliczny jest „siłą napędową” układu. Częstotliwość wymiany powinna wynosić co 1000–2000 godzin pracy, w zależności od warunków pracy i środowiska. Regularnie sprawdzaj kolor i zapach płynu — ciemnienie lub zapach spalenizny wskazuje na wysoką temperaturę lub utlenienie. Zawsze używaj płynów zalecanych przez firmę Rexroth; mieszanie różnych marek może powodować reakcje addytywne.
Wymiana filtrów jest najbardziej opłacalnym środkiem ochronnym. Wymieniaj filtry powrotne co 500–1000 godzin — częściej w zapylonym otoczeniu. Zatkany filtr otwiera zawór obejściowy, umożliwiając przedostanie się niefiltrowanego oleju do silnika i przyspieszenie zużycia.
Normalna temperatura robocza na odpływie obudowy powinna wynosić poniżej 80°C (176°F). Jeśli temperatura wzrośnie powyżej tej wartości, sprawdź układ chłodzenia, poziom oleju w zbiorniku lub ewentualne wewnętrzne wycieki. Monitoruj ciśnienia wlotowe i wylotowe względem ustawionych wartości — nieprawidłowe wahania mogą wskazywać na zużycie płytki zaworowej lub problemy z blokiem zaworowym.
Przepływ drenażu obudowy jest kluczowym wskaźnikiem stanu. Jeśli przepływ przekracza 500 cm3/min (około 0,5 l/min), sugeruje to nadmierne luzy wewnętrzne lub awarię uszczelnienia i należy zgłosić silnik do przeglądu.
| Objaw usterki | Możliwa przyczyna | Działanie naprawcze |
|---|---|---|
| Silnik nie obraca się; ciśnienie osiąga ustawienie zaworu nadmiarowego | Obciążenie przekracza dopuszczalny moment obrotowy silnika | Sprawdź i zmniejsz obciążenie |
| Silnik nie obraca się; brak wzrostu ciśnienia | Brak dostaw ropy; zawór sterujący nie został uruchomiony; hamulec nie zwolniony | Sprawdź zasilanie pompy, zawór sterujący i ciśnienie zwolnienia hamulca |
| Nieprawidłowy kierunek obrotu | Węże odwrócone; wewnętrzny błąd orientacji zespołu | Zamień przewody zasilające/powrotne lub zmontuj ponownie prawidłowo |
| Prędkość poniżej ustawionej wartości | Niewystarczający dopływ oleju; nadmierny wyciek wewnętrzny spowodowany wysoką temperaturą oleju | Sprawdź przepływ pompy; obniżyć temperaturę oleju |
| Niewystarczający moment hamowania | Zużyte tarcze cierne; tłok hamulcowy się zaciął | Zdemontuj i sprawdź; wymienić tarcze cierne |
| Wyciek uszczelnienia wału | Nadmierny nacisk na obudowę; uszkodzona warga uszczelniająca; zużyty czop wału | Sprawdź przewód spustowy pod kątem zatkania; w razie potrzeby wymienić uszczelnienie wału |
Certyfikowane centra serwisowe Rexroth oferują pełen zakres usług naprawczych, obejmujący demontaż, kontrolę, wymianę zużytych części, ponowny montaż i testowanie wydajności na stanowisku testowym. Zapewniają również program wymiany usług — wymianę uszkodzonego silnika na fabrycznie regenerowaną jednostkę zamienną, aby zminimalizować przestoje.
W przypadku starzejącego się sprzętu REMAN (regeneracja) jest opłacalną alternatywą, która przywraca zużyte komponenty do „jak nowych” standardów wydajności, zwykle w cenie ułamka kosztów nowego sprzętu. Jest to idealne rozwiązanie do przedłużania żywotności sprzętu bez konieczności ponoszenia pełnych nakładów inwestycyjnych.
Prowadź odpowiednią dokumentację: rejestruj godziny pracy, wymienione części i historię usterek każdego silnika.
Priorytetowo traktuj jakość zespołów obrotowych: do bloków cylindrów, tłoków, płytek zaworowych i łożysk używaj oryginalnych części zamiennych lub certyfikowanych, wysokiej jakości części zamiennych.
Nigdy nie idź na kompromis w sprawie uszczelek i filtrów: Przestrzegaj zaplanowanych interwałów wymiany – są to tanie i skuteczne środki zapobiegawcze.
Planuj z wyprzedzeniem najważniejsze części zamienne: identyfikuj produkty, których dostępność jest długa, i przechowuj niezbędne części zamienne w magazynie, aby uniknąć długich przestojów.
Zastosuj konserwację proaktywną: Naprawy reaktywne są zawsze droższe, jeśli uwzględnisz straty produkcyjne. Zaplanowana inspekcja kosztuje znacznie mniej niż awaria.
